Description des produits
Machine de découpe et de poinçonnage de barres omnibus servoSystème BECKHOFF)
1. Expédition entièrement assemblée. Pas besoin d'installation et de mise en service sur site ! Le client peut commencer à l'utiliser de manière très simple !
2. Ordinateur à écran tactile tout-en-un Windows
3. Logiciel de conception de barres omnibus 3D mis à niveau Lisez directement les fichiers Solid Works et Auto CAD Drawing
4. Internet et prêt pour votre secteur d'activité 4.0
Machine de poinçonnage et de cisaillement de barres omnibus en cuivre avec alimentation automatique, positionnement automatique, serrage automatique, poinçonnage automatique, cisaillement automatique, remplacement automatique du moule, livraison automatique. Il utilise un système hautement automatique, complète l'ensemble du processus automatiquement pour améliorer considérablement l'efficacité.
Personnages principaux:
1). Utilisez un logiciel de programmation automatique. Il est capable de calculer la position précise des pièces perforées, cisaillées et gaufrées en vision 3D. (X, Y, Z RAY)
2). Kit de matrices multiples Cette ligne de poinçonnage et de cisaillement de barres omnibus peut terminer le poinçonnage de trous (trou rond, trou oblong, etc.), le gaufrage, le cisaillement, le rainurage, la découpe de coins en filet, etc.
3). Rotation automatique La machine peut réaliser la rotation automatique des pinces pour les jeux de barres longs.
La pièce finie sera automatiquement livrée via le convoyeur.
4). Utilisez un seul outil de cisaillement, le bord de cisaillement est lisse et net, pas de gaspillage, pas de bavures.
Paramètre technique
|
Modèle |
|
MX602K-8C |
|
Pression nominale |
600KN |
|
|
Taille d'usinage maximale |
16*200mm |
|
|
Gamme de traitement de poinçonnage |
Φ4.3-25mm |
|
|
Nombre maximal de moules pouvant être installés |
8 coups de poing, 1 coup |
|
|
Comparaison des paramètres |
Course maximale de l'axe X |
2000 mm |
|
Vitesse de positionnement de l'axe X |
75 m/min |
|
|
Course maximale de l'axe Y |
960 mm |
|
|
Vitesse de positionnement de l'axe Y |
35 m/min |
|
|
Course maximale de l'axe Z |
310 mm |
|
|
Vitesse de positionnement de l'axe Z |
35 m/min |
|
|
Précision de poinçonnage |
±0.2mm |
|
|
Positionnement |
0. 10/500 mm |
|
|
vitesse de soufflage |
120-150 fois/minute |
|
|
Nombre d'axes CNC |
6 axes |
|
|
Dimensions de la machine (longueur x largeur x hauteur) |
10500mmX2900mmX1800mm |
|
Sélection d'accessoires
|
Moteur principal |
ABB |
|
pompe hydrolique |
Mazucci, Italie |
|
soupape |
Rexroth allemand |
|
Rail de guidage/vis |
HIWIN/TBI/PMI |
|
système servo |
Eston/Rexroth |
|
Ordinateur industriel |
QIYANG PEKIN |
Le cerveau de l'appareil, importé d'Allemagne avec le système BECKHOFF, assure un fonctionnement stable de la machine.

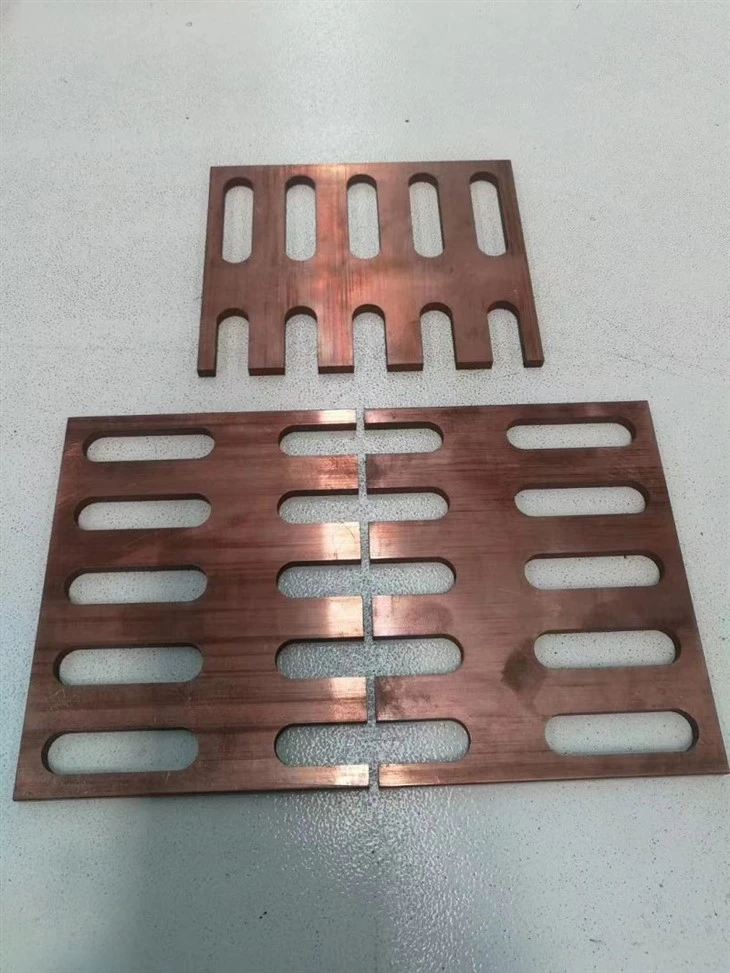

Exemple d'affichage :
Emballage et expédition :
