Description des produits
Machines de traitement de barres omnibus CNC(Systèmes Siemens)

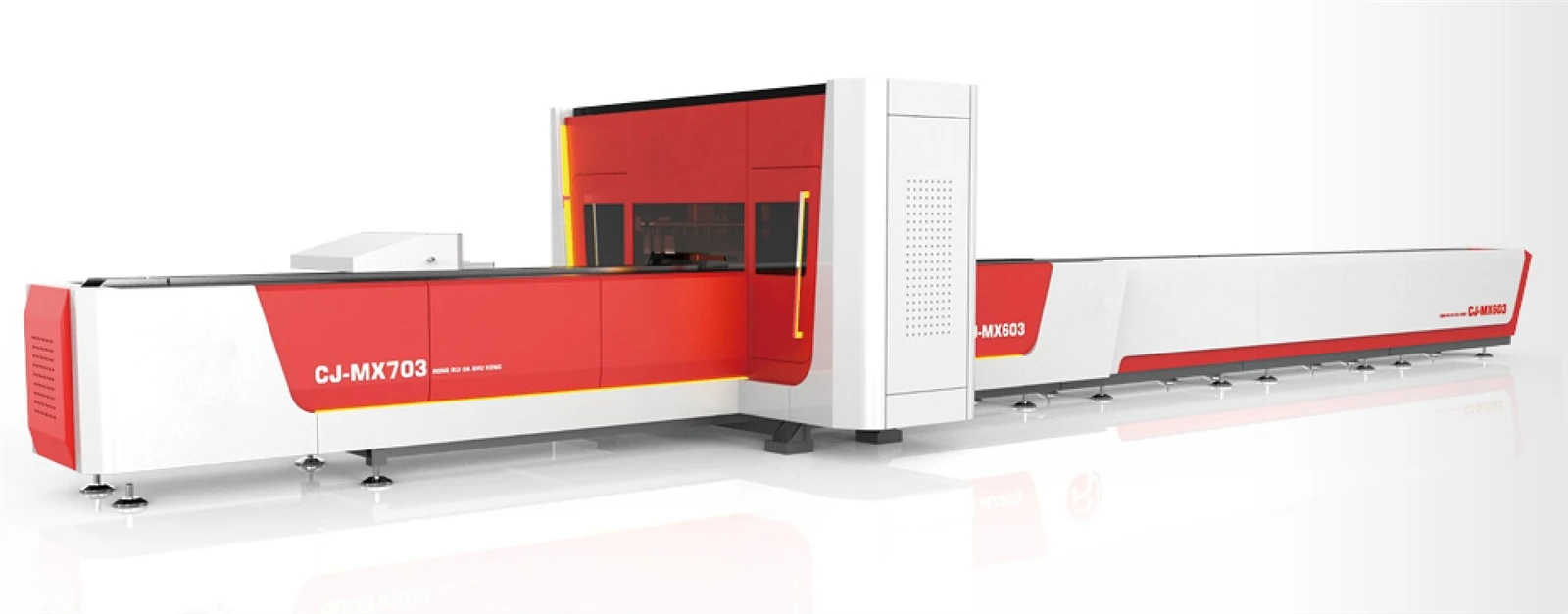

La poinçonneuse CNC est toujours la première option lorsqu'il s'agit de vitesse élevée, de haute précision et de haute technologie. La poinçonneuse CNC LEADERFENG est un appareil convivial qui vous offre la possibilité de couper et de poinçonner des barres omnibus sans interférer avec le processus et d'obtenir un résultat parfait. La CJ-MX703 est une machine CNC conçue et programmée pour le perçage et la découpe de précision des barres omnibus en cuivre. Tous les produits de cette poinçonneuse/découpeuse CNC sont fabriqués automatiquement.
Comment opérer
1-Couper
2- Coup de poing
Le jeu de barres doit être poussé manuellement dans la machine vers l'entrée et sur les rouleaux. À ce stade, la pince prend l'emplacement des deux côtés du jeu de barres pour un positionnement correct. Après l'opération de poinçonnage, le jeu de barres est libéré et guidé automatiquement vers l'extérieur. Pour continuer à travailler sur un autre jeu de barres en continu, la pince recule selon le programme qui lui est donné et effectue l'opération sur le jeu de barres suivant. Ce programme est donné par l'opérateur à l'ordinateur connecté à l'appareil. Par conséquent, l'opérateur doit avoir des compétences en programmation de système CNC. Les éléments programmés peuvent être stockés en mémoire sous forme de codes et de numéros ou par ordre alphabétique et utilisés pour des projets. Si vous avez également hâte de plier des jeux de barres, vous devriez consulter notre cintreuse de jeux de barres qui est livrée avec un équipement de haute technologie et plusieurs moules de cintrage.
La machine de barres omnibus CNC professionnelle est conçue pour faciliter le poinçonnage et la découpe de barres omnibus à grande vitesse avec une précision élevée.
Cette machine est équipée de sept postes d'outils et peut traiter des jeux de barres d'une longueur de 6 mètres et d'une épaisseur de 16 mm.
Le contrôleur CNC fournit une large gamme de perforations de différentes tailles dans les plus brefs délais avec une grande précision.
Une durabilité extrême et une vitesse inégalée caractérisent la ligne de production professionnelle.
La machine est entièrement automatisée une fois le processus de production lancé.
Le porte-outils linéaire (axe Y) dispose de 7 ou 8 stations contenant 6 outils de poinçonnage et un outil de coupe.
Les poinçons et les matrices peuvent être changés rapidement.
Logiciel de programmation :
|
Version 3D + logiciel de programmation automatique CAO |
||
|
1 |
Poinçonnage et découpe |
Implémenter la fonction d'importation du format STP/STEP du dessin tridimensionnel pour l'usinage des jeux de barres et le convertir en programme d'usinage. 2. Mettre en œuvre la fonction de reconnaissance et de conversion de dessins 2D en codes d'usinage basés sur le développement CAO. 3. Implémenter la fonction de dessin de dessins 3D et de leur conversion en codes d'usinage. 4. Implémenter la fonction de dessin matriciel pour le dépliage des dessins d'implantation. 5. Implémenter la fonction de dessin de modèles de base. 6. Implémenter la fonction de simulation de machine de pliage. 7. Conception du dessin électrique de la machine à jeux de barres. |
|
2 |
GOUJAT |
Sans restriction de version CAO, dessin dans CAO Développez les dessins, identifiez et générez des programmes d'usinage. |
|
*Selon les besoins du client, une fonction de mise en page optionnelle est disponible. |
||
|
3 |
Version de base de composition automatique |
Définissez manuellement un ordre de travail, développez le nom du dessin et la quantité de traitement en fonction de DXF, utilisez l'algorithme optimal d'économie de matériau, disposez et générez automatiquement un programme de traitement. |
Principaux paramètres techniques :
|
Nom |
Unité |
Paramètre |
Remarques |
|
Pression du cylindre |
je |
600 |
|
|
Entrepôt d'outils de meulage |
ordinateur personnel |
7 poinçons/1 découpe/1 gaufrage |
ou 8 poinçons/1 coupe |
|
Fréquence d'emboutissage des vérins hydrauliques |
HPM |
170-180/min |
Longueur de déplacement de 20 mm |
|
Axes contrôlés |
axes |
6 |
Servomoteur Siemens |
|
Précision du contrôle de l'espacement des trous |
mm/m |
±0.2 |
|
|
Diamètre de poinçonnage maximal |
mm |
Ø4.3-35(trou) |
|
|
Vitesse de positionnement maximale de l'axe X |
m/min |
80 |
|
|
Course effective maximale de l'axe X |
mm |
2000 |
|
|
Erreur de précision de l'axe X |
mm |
0.20/500 (non cumulable) |
|
|
Vitesse de positionnement maximale de l'axe Y |
mm |
60 |
|
|
Course efficace maximale sur l'axe Y |
mm |
1000 |
|
|
Erreur de précision de l'axe Y |
mm |
0.20/500 (non cumulable) |
|
|
Course effective maximale de l'axe Z |
mm |
280 |
|
|
Course du vérin hydraulique |
mm |
45 |
|
|
Barre de cuivre de traitement maximale |
mm |
6000x200x16 |
Longueur * largeur * épaisseur |
|
Barre de cuivre à traitement minimal |
mm |
15x3 |
Largeur * épaisseur |
|
pouvoir total |
kW |
20 |
|
|
Aspect de l'équipement |
mm |
10500x2700x1850 |
Longueur * largeur * hauteur |
Principales marques d'accessoires :
|
Nom |
Marques |
Nombre |
|
moteur |
11kw veut |
1 pc |
|
servomoteur |
Siemens allemand |
6 pièces |
|
Pilote de servomoteur |
Siemens allemand |
6 pièces |
|
Contacteur AC |
Schneider |
8 pièces |
|
Alimentation électrique directe |
Mingwei |
1 pc |
|
Interrupteur à induction |
Lamborghini allemande |
6 pièces |
|
système opérateur |
Siemens 808D allemand |
1 jeu |
|
Relais intermédiaire |
Schneider |
6 pièces |
|
Ordinateur industriel |
Pékin Qiyang |
1 jeu |
|
Vanne directionnelle électromagnétique |
Italie ATOS |
1 jeu |
|
Pompe à double palette |
Albert |
1 jeu |
|
Vis de guidage |
TCC |
6 ensembles |
Accessoires aléatoires :
8 jeux de moules de poinçonnage, 1 paire de ciseaux, 1 paire de moules de gaufrage, 1 jeu d'outils d'entretien, manuel d'instructions et certificat de conformité.
Service après-vente.
Service en ligne en temps réel, répondant aux messages des clients dans les plus brefs délais.
La période de garantie est d'un an et tous les accessoires du moule sont garantis trois mois. Si des problèmes de qualité surviennent dans les trois mois, le coût des accessoires est gratuit et les clients n'ont qu'à payer pour
