Machine de poinçonnage et de cisaillement de barres omnibus CNC

Cette série de lignes de poinçonnage et de cisaillement de barres omnibus CNC est une alimentation automatique, un positionnement automatique, un serrage automatique, un poinçonnage automatique, une découpe automatique, un gaufrage automatique, un remplacement automatique de moule et une livraison automatique.

Envoyez demande

Description des produits

Machine de poinçonnage et de cisaillement de barres omnibus CNC (Système BECKHOFF)

product-1266-1006

product-1200-1200

Caractéristiques principales

1. L'équipement se compose d'une table d'alimentation, d'un groupe moule/matrices, d'une table de transport, d'un système d'alimentation hydraulique et d'un système de servocommande ;

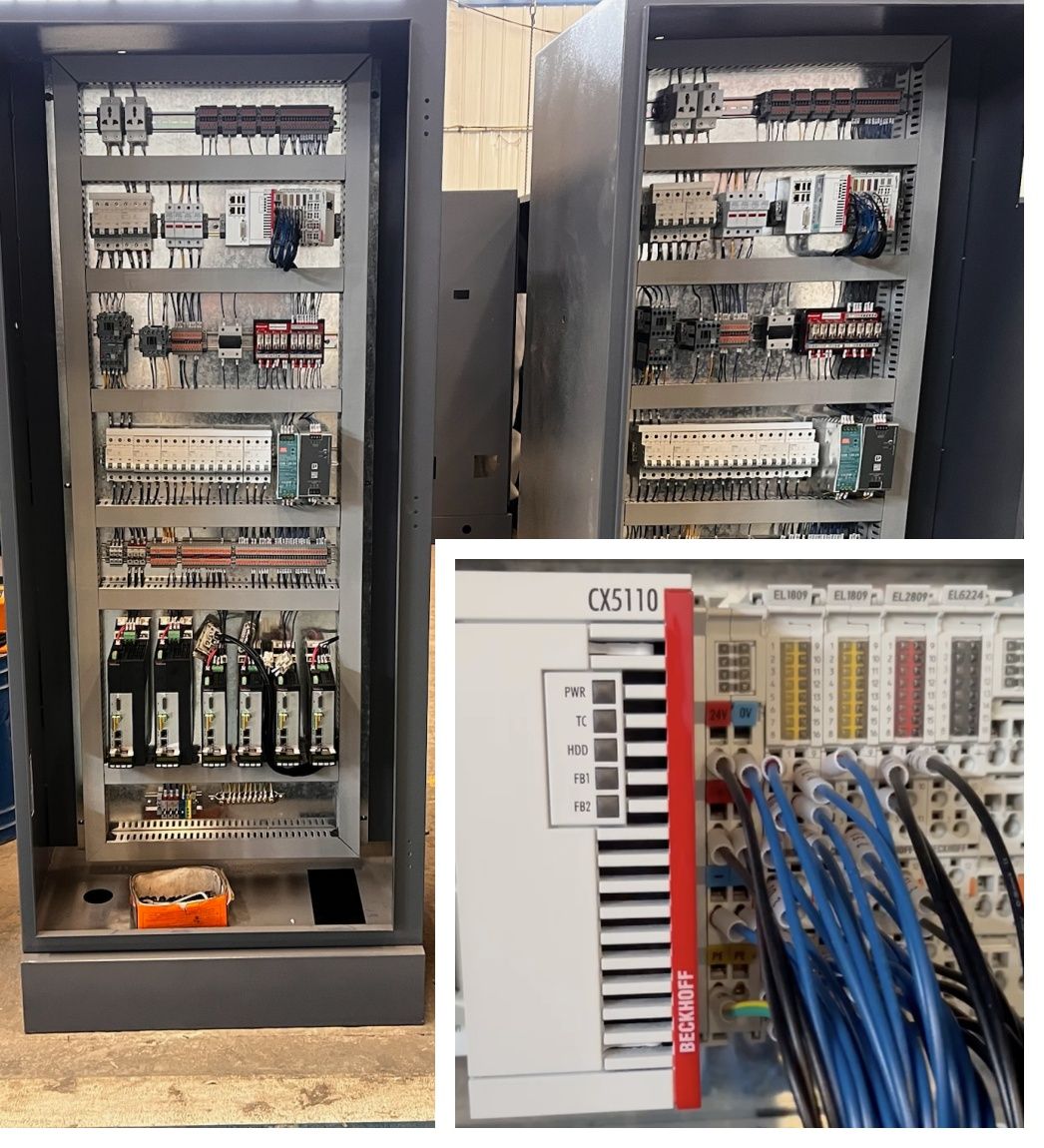

2. Les axes X, Y et Z sont tous contrôlés par l'allemandBECKHOFFsystème servo;

3. L'opérateur peut directement transférer le dessin CAO sur le programme de traitement de génération d'écran de l'ordinateur et peut également saisir directement le dessin CAO dans le programme de production ;

4. Utilise des pinces doubles pour répéter automatiquement l'alimentation ;

Paramètre technique

Modèle		MX602K-8C
Pression nominale		600KN
Taille d'usinage maximale		16 * 200 mm
Gamme de traitement de poinçonnage		Φ4.3-25mm
Nombre maximal de moules pouvant être installés		8 coups de poing, 1 coup
Comparaison des paramètres	Course maximale de l'axe X	2000 mm
	Vitesse de positionnement de l'axe X	75 m/min
	Course maximale de l'axe Y	960 mm
	Vitesse de positionnement de l'axe Y	35 m/min
	Course maximale de l'axe Z	310 mm
	Vitesse de positionnement de l'axe Z	35 m/min
	Précision de poinçonnage	±0.2mm
	Positionnement	0. 10/500 mm
	vitesse de soufflage	120-150 fois/minute
	Nombre d'axes CNC	6 axes
Dimensions de la machine (longueur x largeur x hauteur)		10500mmX2900mmX1800mm

Sélection d'accessoires

Moteur principal	ABB
pompe hydrolique	Mazucci, Italie
soupape	Rexroth allemand
Rail de guidage/vis	HIWIN/TBI/PMI
système servo	Eston/Rexroth
Ordinateur industriel	QIYANG PÉKIN
