En tant que fournisseur de tournevis intégraux, je reçois souvent des demandes concernant la force de poinçonnage maximale de ces outils. Comprendre ce paramètre est crucial pour les clients, car il a un impact direct sur les performances de l'outil et son adéquation à diverses applications. Dans cet article de blog, j'aborderai le concept de force de frappe maximale, les facteurs qui l'influencent et son lien avec la fonctionnalité globale des Integral Punch Drivers.
Qu’est-ce que la force de frappe ?
La force de poinçonnage fait référence à la quantité de pression appliquée par un poinçon pour pénétrer ou déformer un matériau. Dans le contexte d'un dispositif de poinçonnage intégral, cette force permet à l'outil de créer des trous dans différents types de matériaux, tels que des tôles, des panneaux électriques et des jeux de barres. La force de poinçonnage maximale est le niveau de pression le plus élevé que l'outil peut générer dans des conditions optimales.
Mesurer la force de poinçonnage
La force de poinçonnage est généralement mesurée en kilonewtons (kN) ou en tonnes. Un kilonewton équivaut à environ 0,102 tonne. Plus la force de poinçonnage est élevée, plus l’outil est capable de percer des matériaux plus épais et plus durs. Par exemple, un outil avec une force de poinçonnage maximale de 200 kN (environ 20,4 tonnes) peut gérer des tâches de poinçonnage plus exigeantes qu'un outil avec une force de poinçonnage de 100 kN (environ 10,2 tonnes).
Facteurs affectant la force de poinçonnage maximale
Plusieurs facteurs peuvent influencer la force de poinçonnage maximale d'un tournevis intégré :
Propriétés des matériaux
Le type et l’épaisseur du matériau à poinçonner jouent un rôle important. Les matériaux plus durs, tels que l'acier inoxydable ou les alliages à haute résistance, nécessitent une force de poinçonnage plus élevée que les métaux plus mous comme l'aluminium ou le cuivre. De même, les matériaux plus épais nécessitent une plus grande force pour pénétrer. Par exemple, poinçonner une plaque d'acier de 5 millimètres d'épaisseur nécessitera plus de force que poinçonner une plaque d'acier de 2 millimètres d'épaisseur.
Conception de poinçon
La forme, la taille et le tranchant du poinçon affectent également la force de frappe. Un poinçon bien conçu avec une arête vive peut réduire la force nécessaire pour pénétrer dans le matériau. Les poinçons de plus grand diamètre nécessitent généralement plus de force pour créer des trous, car ils doivent déplacer plus de matière.
Système hydraulique
La plupart des perforatrices intégrées sont alimentées hydrauliquement. L'efficacité et la capacité du système hydraulique déterminent la force qui peut être générée. Une pompe et un cylindre hydrauliques de haute qualité peuvent fournir une force de frappe constante et puissante. La viscosité du fluide hydraulique et la pression nominale du système sont également des facteurs importants. Si le système hydraulique n'est pas correctement entretenu ou présente une basse pression, il risque de ne pas pouvoir atteindre la force de poinçonnage maximale spécifiée par le fabricant.
Structure de la machine
La conception globale et la construction du Integral Punch Driver ont un impact sur sa force de frappe. Une machine robuste et bien construite peut mieux résister aux forces générées lors du poinçonnage, lui permettant de fournir efficacement la force maximale. Les structures faibles ou mal conçues peuvent fléchir sous la charge, réduisant ainsi la force de poinçonnage réelle appliquée au matériau.
Détermination de la force de poinçonnage requise
Lors de la sélection d'un pilote de poinçonnage intégré, il est essentiel de déterminer la force de poinçonnage requise pour vos applications spécifiques. Voici les étapes à suivre :
Identifiez le matériau
Tout d’abord, déterminez le type de matériau que vous allez poinçonner. Différents matériaux ont des résistances au cisaillement différentes, qui sont une mesure de la force nécessaire pour couper le matériau. Vous pouvez trouver les valeurs de résistance au cisaillement des matériaux courants dans des manuels d'ingénierie ou des ressources en ligne.
Mesurer l'épaisseur du matériau
Mesurez avec précision l'épaisseur du matériau. Les matériaux plus épais nécessiteront plus de force de poinçonnage.
Calculer la force de poinçonnage
Il existe plusieurs formules disponibles pour calculer la force de poinçonnage approximative. Une formule courante est la suivante :
[F = L\fois t\fois S]
où (F) est la force de poinçonnage (en newtons), (L) est le périmètre du poinçon (en millimètres), (t) est l'épaisseur du matériau (en millimètres) et (S) est la résistance au cisaillement du matériau (en newtons par millimètre carré).
Par exemple, si vous percez un trou circulaire d'un diamètre (d = 10) mm dans une plaque d'aluminium de 3 mm d'épaisseur avec une résistance au cisaillement (S= 100) N/mm². Le périmètre du poinçon (L=\pi\times d=\pi\times10\approx31.4) mm.
En utilisant la formule, (F = 31,4\times3\times100 = 9420) N (soit environ 9,42 kN).
Nos pilotes de poinçonnage intégrés
En tant que fournisseur, nous proposons une gamme de poinçonneurs intégraux avec différentes forces de poinçonnage maximales pour répondre aux différents besoins des clients. Nos produits sont conçus avec des matériaux de haute qualité et des systèmes hydrauliques avancés pour garantir des performances de poinçonnage fiables et efficaces.
Nous comprenons que différentes industries ont des exigences différentes. Par exemple, l'industrie électrique doit souvent percer des trous dans les barres omnibus, ce qui peut nécessiter un poinçonneur doté d'une force de poinçonnage relativement élevée. D’un autre côté, l’industrie de la tôlerie peut avoir des besoins plus diversifiés, en fonction de l’épaisseur et du type de tôle utilisée.

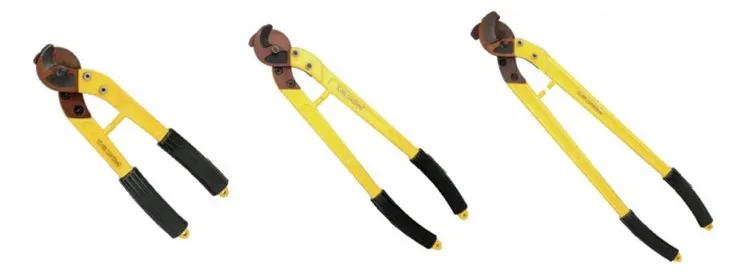

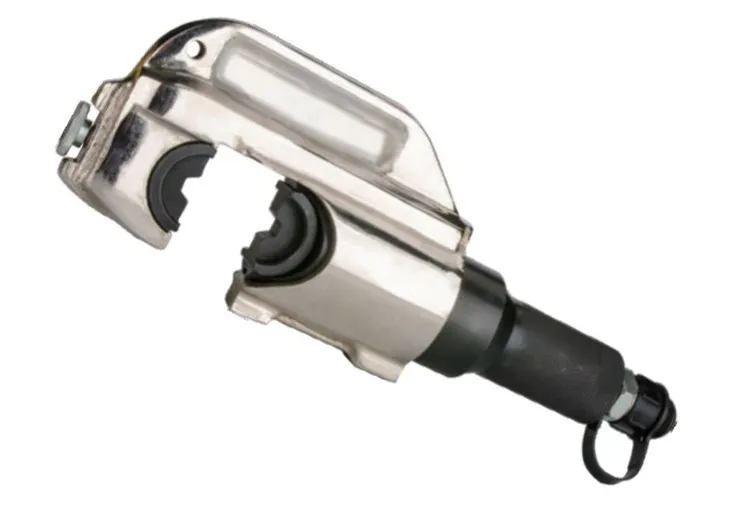

En plus des pilotes de perforation intégrés, nous fournissons également d'autres outils connexes tels queOutil de sertissage hydraulique divisé,Cintreuse de tuyaux hydraulique, etCoupe-câble manuel. Ces outils sont conçus pour fonctionner ensemble afin de fournir une solution complète à vos besoins en matière de traitement de jeux de barres et de câbles.
Choisir le bon pilote de perforation intégré
Lorsque vous choisissez un tournevis à poinçon intégré, il ne s'agit pas seulement de la force de frappe maximale. Vous devez également prendre en compte d'autres facteurs tels que la portabilité de l'outil, la facilité d'utilisation et les exigences de maintenance. Un perforateur portable peut être plus adapté au travail sur site, tandis qu'un autre plus grand et plus puissant peut être meilleur pour un environnement d'atelier.
Il est également important de s'assurer que le pilote de poinçon est compatible avec les poinçons dont vous avez besoin. Certains pilotes de poinçon sont livrés avec un jeu de poinçons, tandis que d'autres vous permettent d'utiliser une variété de poinçons interchangeables.
Contactez-nous pour l'approvisionnement
Si vous êtes à la recherche d'un pilote de perforation intégré ou de l'un de nos autres outils, nous vous invitons à nous contacter pour une discussion détaillée. Notre équipe d'experts peut vous aider à sélectionner le bon outil en fonction de vos besoins spécifiques, y compris la force de poinçonnage maximale requise pour vos applications. Nous offrons des prix compétitifs, des produits de haute qualité et un excellent service client. N'hésitez pas à nous contacter pour démarrer le processus d'approvisionnement et trouver la meilleure solution pour votre entreprise.
Références
- "Manuel des machines", Industrial Press Inc.
- Bases de données sur les propriétés des matériaux d'ingénierie disponibles en ligne.
